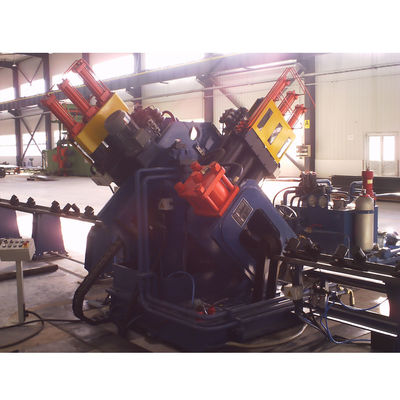

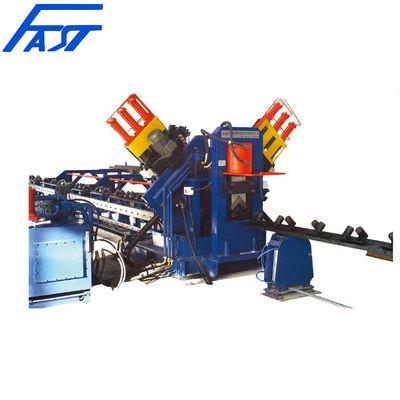

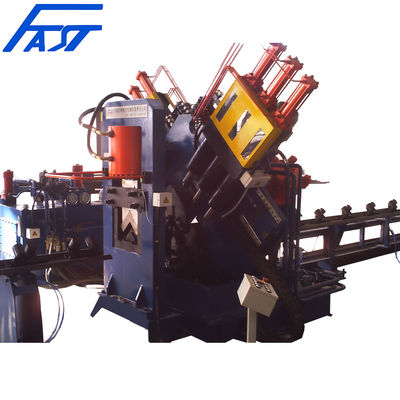

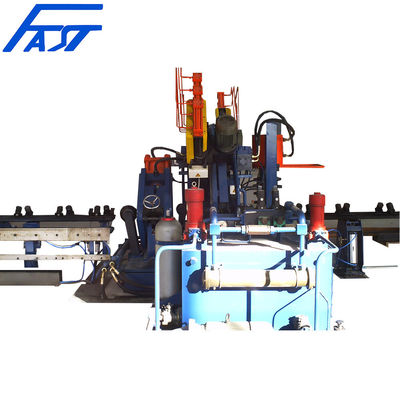

Jinan FAST CNC Angle Drilling Line CNC High Speed Angle Steel Drilling Marking Machines
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас возникнут вопросы, мы предоставляем круглосуточную онлайн-поддержку.
xПодробная информация о продукте
| Состояние | Новый | Гарантия | 12 месяцев |
|---|---|---|---|
| Порт | Циндао порт | Могил | 1 набор |
| Услуга | 24 часа онлайн -услуги | Напряжение | 380 В. |
| Сертификат | ISO9001 | Overall Dimension (m) | About 32×7.5×3 |
| ColorCNC or Not | CNC | Max. Angle Infeed Speed （m/min） | 40 |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Name | Specification | |
|---|---|---|
| Color | Black & White | |
| Controlling System Language | English （Option：Russia） |
Характер продукции
CNC Angle Drilling Line With Marking 2532 For Power Transmission Tower
APPLICATION
This machine is used for drilling and marking large-size iron towers and high-strength angle steel in transmission lines. All the holes on the angle steel can be drilled in one pass, and the hole quality and position accuracy are high. It is a special machine for fully automated production.
FEATURES
- Integrated machine with mechanical, electrical and hydraulic elements;
- There is a drilling power head on each of the two wings of the angle steel. Each power head has a tool magazine. The tool magazine is equipped with 4 tools. The tool magazine is optional. All holes on the two wings of the angle steel can be processed in one pass;
- The drilling spindle adopts high-precision BT40 spindle;
- The drilling spindle can be used to clamp twist drills or hard alloy drills, which has a wide range of applications;
- The quasi-distance can be set arbitrarily, and the number of punching rows is not limited;
- The drilling spindle adopts BT40 precision spindle;
- The marking unit adopts a closed bed structure, which has good rigidity. Four groups of selected programming on the upper marking box. The marking distance can be set at will;
- The control system is composed of a host computer, servo motor, PLC, external detection sensor, etc.;
- The CNC feeding trolley is driven by a servo motor with high positioning accuracy;
- There are various input methods, such as keyboard and mouse input, USB interface input, network interface input.The data generated directly by the 3D or 2D software.
- The main electrical control components and hydraulic and pneumatic components are imported accessories;
- Providing G-code software program that can directly convert CAD graphics into executable machine ;
- Graph display of processed parts;
- With fault self-diagnosis function.
COMPOSITION
| Material platform | Cross feeding conveyor |
| CNC feeding trolley | CNC conveyor |
| Marking unit | Drilling unit |
| Retainer(supporting material) | Outfeeding conveyor |
| Hydraulic station | Automatic lubrication system |
| Mist cooling system | Controlling system |
TECHNICAL DATA
| Model | HSAD2532 | HSAD3635 |
| Angle Size (mm) | 100x100x10~250x250x32 | 140x140×10～360×360×35 |
| Max. Length of blank (m) | 14 | |
| Marking Force (kN) | 1000 | |
| Marking Unit Type | Closed -type | |
| Number of Marking Groups (PC) | 4 | |
| Qty. of Character in Each Character Group (Piece) | 18 | |
| Character Size (mm) | 14*10*20 | |
| Shearing Function (Optional) | ≤200 | |
| Back mark (mm) | 48~220 | 50~330 |
| Each Side Number (PC) | 1 | |
| Tool Magazine On Each Side Number (PC) | 1 | |
| Number of Tools In Each Magazine (Optional) | 4-6 | |
| Max. Feeding speed(m/min) | 40 | |
| Spindle Tapper | BT40 | |
| Max. Speed Of Drilling Spindle(r/min) | 3000 | |
| Max. Angle Infeed Speed (m/min) | 40 | |
| Max. Moving Speed Of Power Head Sliding Plate(m/min) | 10 | |
| Power Head Max. Feed Speed(m/min) | 0~5 | |
| Overall Dimension (m) | About 31x7x2.9 | About 32×7.5×3 |

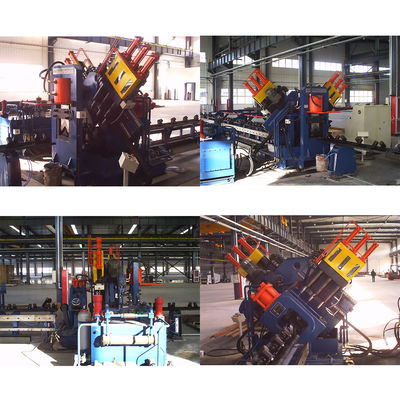

DETAIL IMAGES
