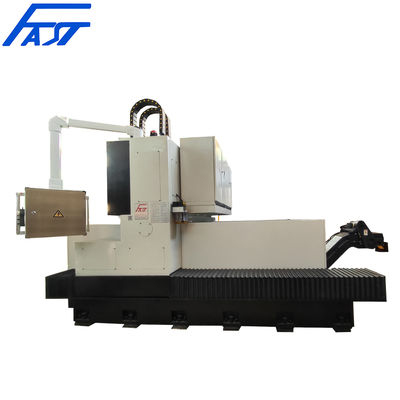

CNC Gantry Movable High Speed Steel Plate Drilling Milling Machine
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас возникнут вопросы, мы предоставляем круглосуточную онлайн-поддержку.
xПодробная информация о продукте
| Product name | Cnc Drilling Milling Tapping | Приложение | Обработка металла |
|---|---|---|---|
| Обработка | Сверлильный станок | Usage | Metal Drilling Milling Tapping Scribing |
| ЧПУ или нет | Сжигание | Precision | High Precision Drilling Tapping Machine |
| Типы обработки | Металл | Автоматический класс | Автоматический |
| Веретеное конус | BT50 | Рабочий размер | 2000*2000mm |
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
| Color | Black and White | |
|---|---|---|
| Working size | Customized |
Характер продукции

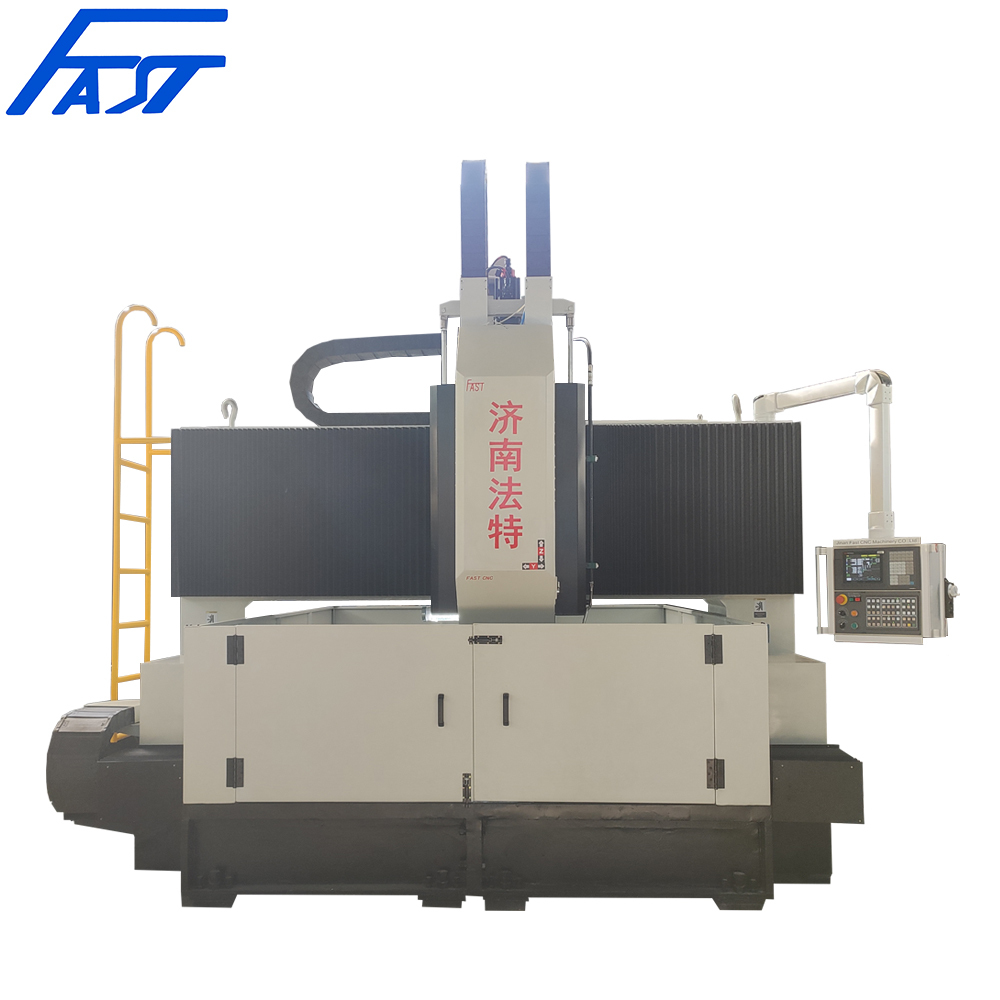

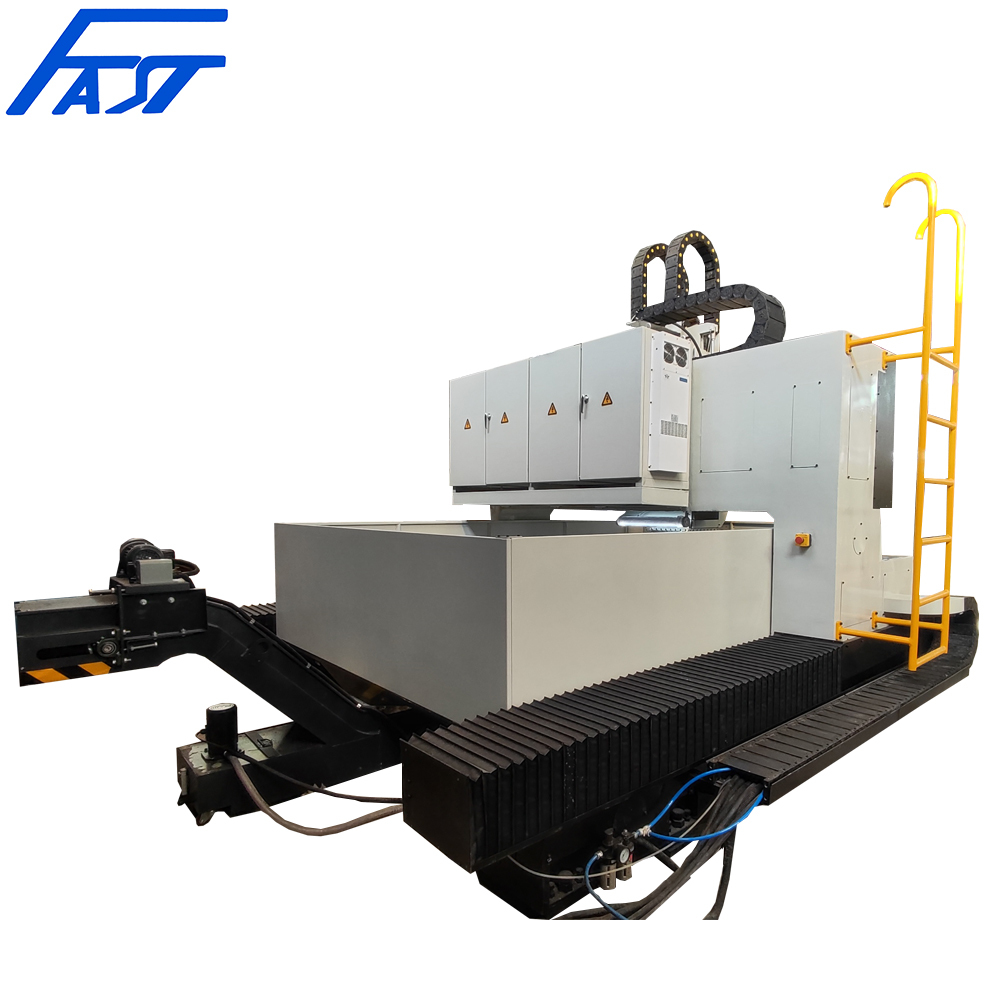

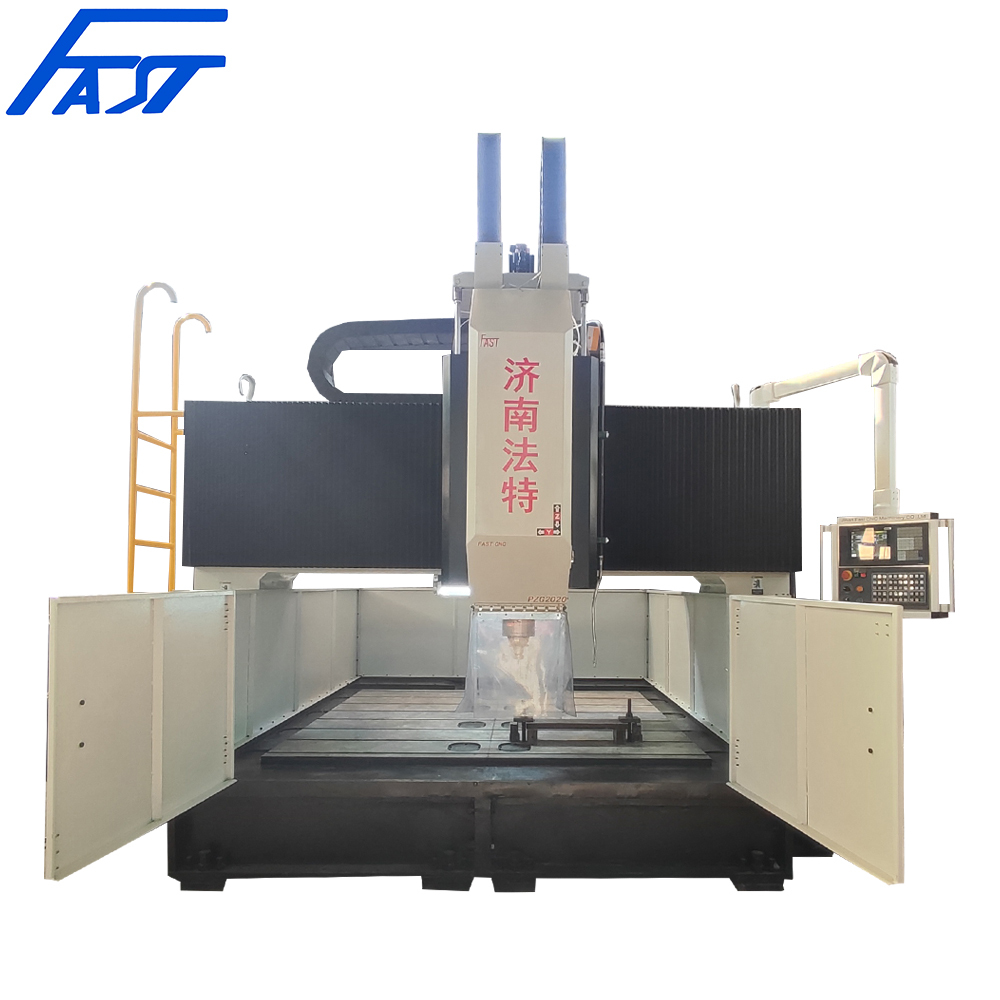

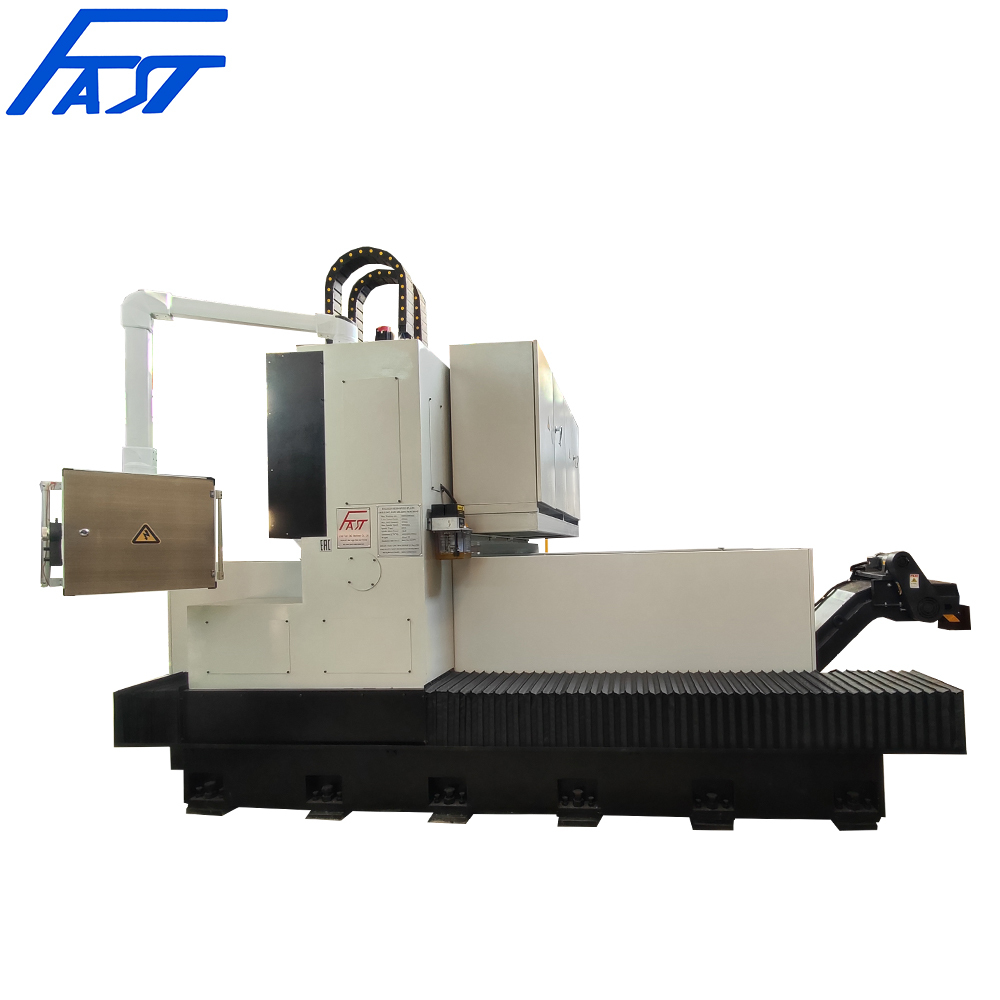

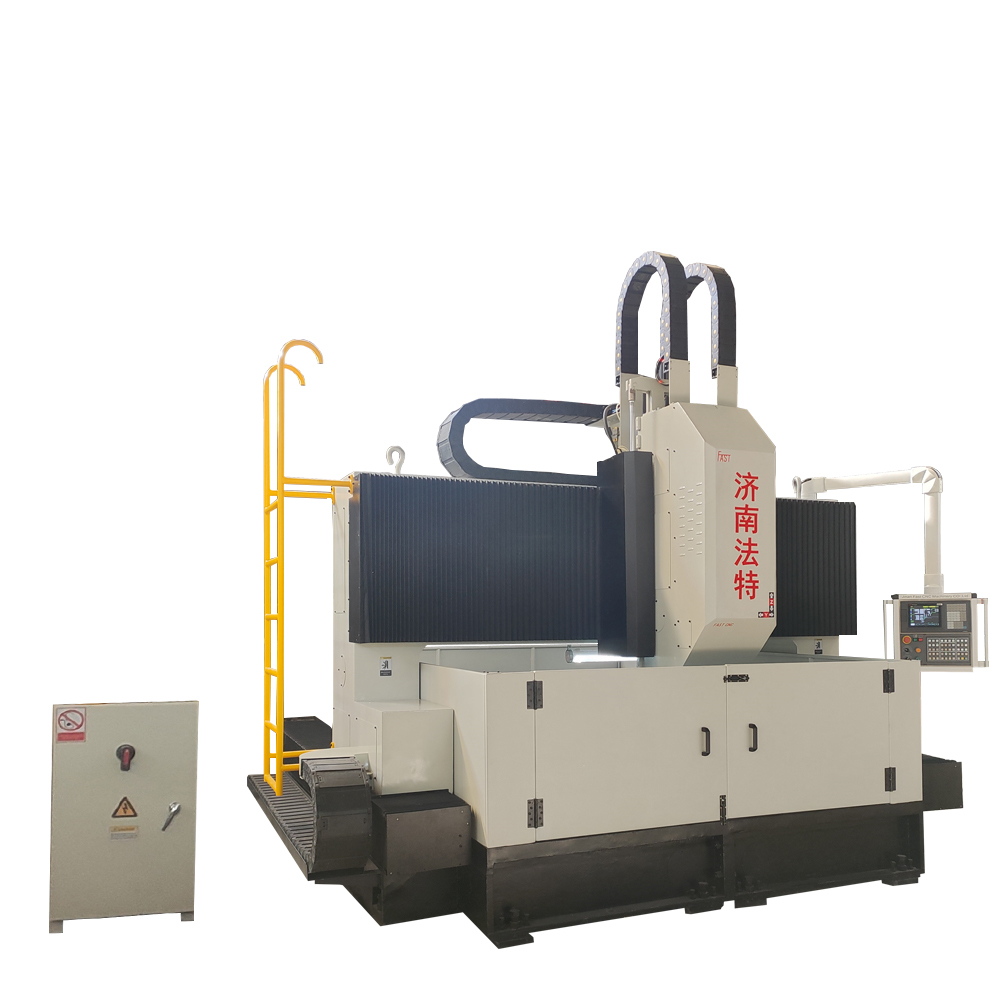

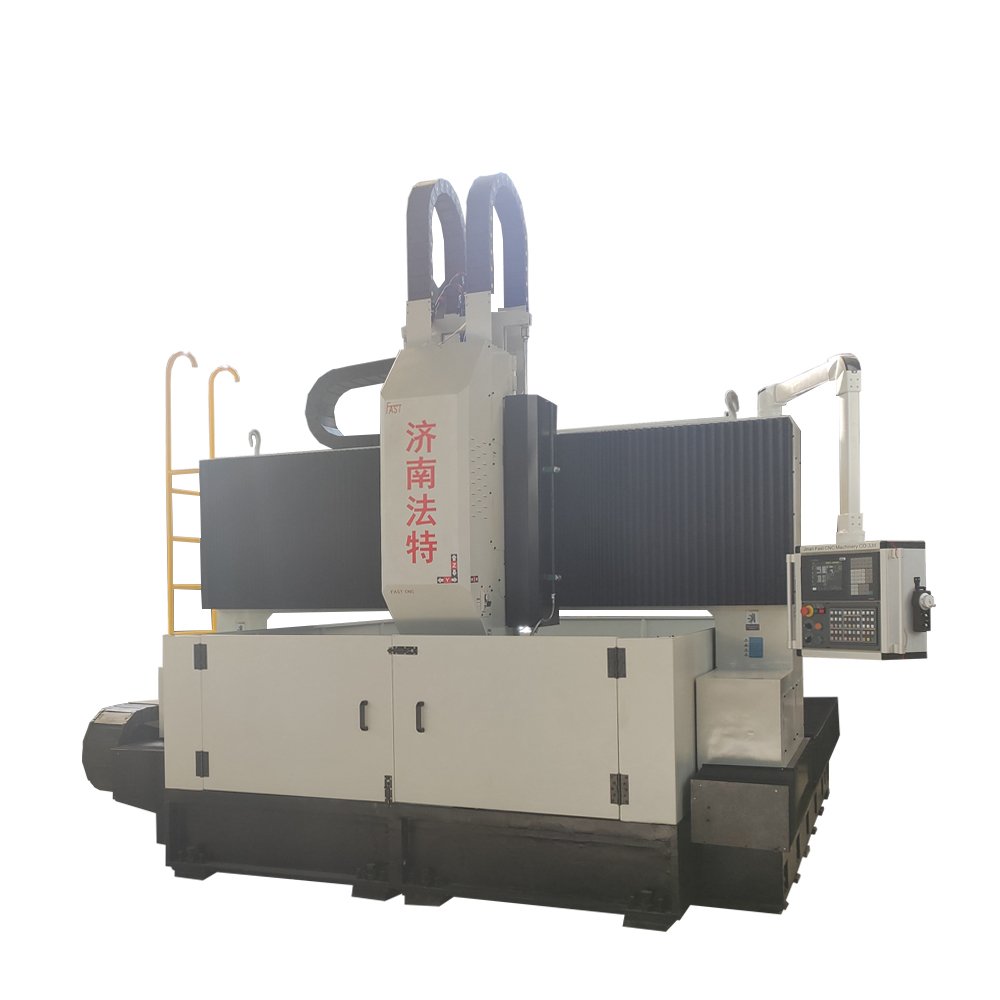

CNC High Speed Table Type Plate Drilling Milling Scribing Machine
APPLICATION
This machine is mainly used for drilling flanges, tube sheets, baffles and gear rings in petrochemical, boiler, wind power, engineering machinery.etc. It can process through holes and blind holes on single material parts and composite materials. It can also mill pipe holes and expand pipe grooves (using special tools).Also, it can be used for drilling plates in steel structure industries such as construction, bridges, and iron towers. It can realize automation, high precision, multiple varieties and mass production.
COMPOSITION
| Worktable | Movable Gantry |
| Drilling Power Head | Automatic Chip Conveyor |
| Circulating Cooling Device | Automatic Lubrication |
| Hydraulic System | Pneumatic System |
| Electrical System |
TECHNICAL DATA
|
Name |
Specification |
|
Mode |
Gantry movable type CNC |
|
Function |
Drilling ,Milling |
|
Table size (L*W) |
2230*2300mm |
|
Max. workpiece size (L*W) |
2000*2000mm |
|
Distance between the bottom of the spindle to work table |
230~630mm |
|
Processing Capability |
|
|
Max. Drilling Depth |
150mm |
|
Max. Drilling Diameter |
50mm |
|
Drilling Power Head |
|
|
Type of Power Head |
BT50 Servo control power head |
|
Quantity |
1 |
|
Type of Clamp |
Automatic broach, air pressure release |
|
Spindle Technical Data |
|
|
Spindle Power |
22kW |
|
Spindle Rotating Speed |
0~3000r/min |
|
Main shaft rated output torque |
280Nm |
|
Longitudinal movement X Axis |
|
|
Max. Stroke |
2000mm |
|
Speed of X axis |
0~6000mm/min |
|
Servo motor power of X axis |
2.3kW (with precision reducer) |
|
Transverse movement of Y Axis |
|
|
Max Stroke |
2000mm |
|
Speed of Y axis |
0~6000mm/min |
|
Servo motor power of Y axis |
2.3kW (with precision reducer) |
|
Vertical Stroke of Z Axis |
|
|
Max. Stroke |
400mm |
|
Feeding Speed of Z axis |
0~4000mm./min |
|
Servo motor power of Z axis |
2.3kW(with precision reducer) |
|
CNC Axes |
4 Axes |
|
Machine Accuracy |
|
|
Positioning Accuracy |
<0.05mm |
|
Re-positioning Accuracy |
≤0.03mm |
|
Verticality of Spindle to work table |
≤0.03mm (within 300mm) |
|
Run out of the bottom of spindle and the side spindle |
≤0.005 mm |
|
Lubrication system pressure |
1.0MPa |
|
Cooling system & filter system |
|
|
Cooling System Max. Pressure,Power, Flow |
5.0MPa,5.5kW, 30L/min |
|
Chip remover power |
0.75kW |
|
Outline dimension(L*W*H) |
3170*3100*2600mm |
|
Total Power |
Appx.34kW |
|
Net Weight |
Approx. 16T |
